系统概述

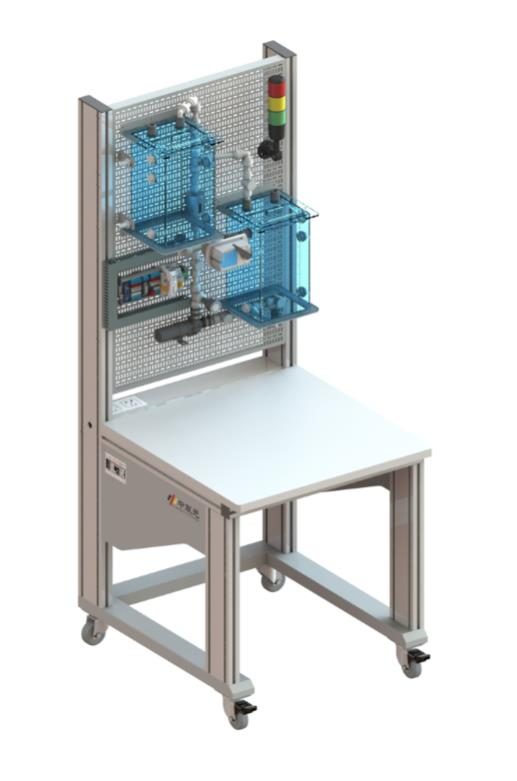

装置主要由双容水箱、管路系统、部件安装单元、仪表控制单元以及配电系统单元等模块组合构成。它不仅能出色地完成单回路的液位、流量的多重控制任务，同时还支持各类仪器仪表的熟练操作与使用。在装置的构建中，设备整体选用了工业中常用的水泵、流量计和液位变送器等核心组件，确保了装置具有强烈的工业实用特性。学生们通过这一平台，可以深入学习仪器仪表的工作原理、接线技巧、校准方法以及特性测量；更能结合控制器进行自由的控制回路组合，进而开展控制系统的调节实训。装置中的所有检测与执行仪器以及相关管路均设计为可自由拆卸式，这为学生们提供了极大的便利性和创造性。相比传统水处理训练设备，增加了高性能电动调节阀，从而实现多种闭环控制方式，接近工业现场，也可做为一个考核任务。增加了三色灯模块，考核及安全更加多样化。
产品特点
（1）设备管路清晰，结构简单，功能丰富；
（2）设备管路采用快速拆换管接头及管路，可实现管路拆装专项练习，管路符合世赛水处理项目要求；
（3）设备接口模块采用开方式设计，可实现控制电路拆装专项练习，接口模块符合世赛水处理项目要求。
（4）控制方式多样性，可选用工业用可编程控制器控制或方便入门的 HELPPORT 控制。
实训项目
（1）项目规划
在团队中分配任务
创建包括不同步骤的项目规划
（2）搭建、组装、连接
创建管路的连接系统
绘制组装图纸
机械组装
泵与 24V 电源间的电气连接
检查各项操作
创建检测日志
（3）调试及测试数据的获取
操作实验装置
记录不同阀的调节位置、不同泵的电压及不同注水高度的测量值
观察液位、流量及响应时间
（4）过程控制
液位特性曲线测量实验
流量特性曲线测量实验
液位单闭环 PID 控制实验（控制水泵）
液位两点法控制实验
流量单闭环 PID 控制实验（控制水泵）
液位单闭环 PID 控制实验（控制电动调节阀）
流量单闭环 PID 控制实验（控制电动调节阀）
技术参数
输入电源：单相三线 AC220V±10% 50Hz
工作环境：温度-10℃～40℃，相对湿度≤90%（25℃），海拔＜4000m
装置容量：≤0.2kVA
外形尺寸：700mmx820mmx1750mm
