“FP-II型 污水处理泵综合实训装置”是针对职业技术类、技师类院校开设的化工专业、机械专业、自动化专业、环境工程、水处理专业等相关专业的实训教学而设计开发的，本装置集PLC技术、泵系统调试、工业传感器安装、检测及调试于一体，在产品结构上由控制箱和泵系统组成，主要包括PLC、变频器、各类泵、管路、阀门、压力变送器、流量计等。 本装置模拟真实复杂的工业水处理场景，可以满足相关技能人员的培训需求，可有效地提高学生的实践能力和检验培训人员的教学效果。通过本系统的实操培训，可使学生快速掌握复杂的工业水处理系统的工作原理、运行与维护方面的相关知识。

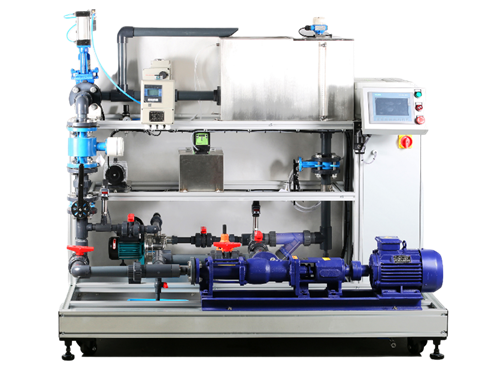

FP-II型 污水处理泵综合实训装置
1、输入电源：三相五线AC380V±10％ 50Hz
2、工作环境：温度0℃~+40℃；相对温度<85%（25℃）；海拔<4000m
3、整机容量：＜3.0kVA
4、外形尺寸： 1750×1000×1700mm
5、安全保护：具有短路保护装置，安全符合国家标准。
6、输液管道耐压:≤1MPa
7、液体流量：不大于4.0m3/h
8、气源使用压力：0.4～0.7MPa
9、管道材质：工业级PVC管
实验1. 西门子博图软件的使用；
实验2. S7-1200PLC常用指令及应用；
实验3. 变频器的基础应用；
实验4. 触摸屏的基础应用；
2、管路、阀门实验
实验1. 管路拆装工具的认识及使用；
实验2. 管路铺设认识，管路串并联认知；
实验3. 认识各种阀门、管件及密封敷料的结构和使用方法；
实验4. 管路的基本拆装实验；
实验5. 阀门、法兰的基本拆装实验；
3、泵系统实验
实验1. 螺杆泵基础认知实验；
实验2. 螺杆泵开、停车实验；
实验3. 离心泵基础认知实验；
实验4. 离心泵开、停车实验；
实验5. 泵反转故障排查；
实验6. 喷射泵的基础认知实验；
实验7. 计量泵的基础认知及调节实验；
实验8. 泵的日常维护；
4、各种大赛任务式训练及考核（包含但不局限以下）
实验1.各省赛竞赛训练及考核任务
实验2.中华人民共和国第一届职业技能大赛竞赛训练及考核任务
实验3.世界技能大赛水处理国家集训队竞赛训练及考核任务
